Введение

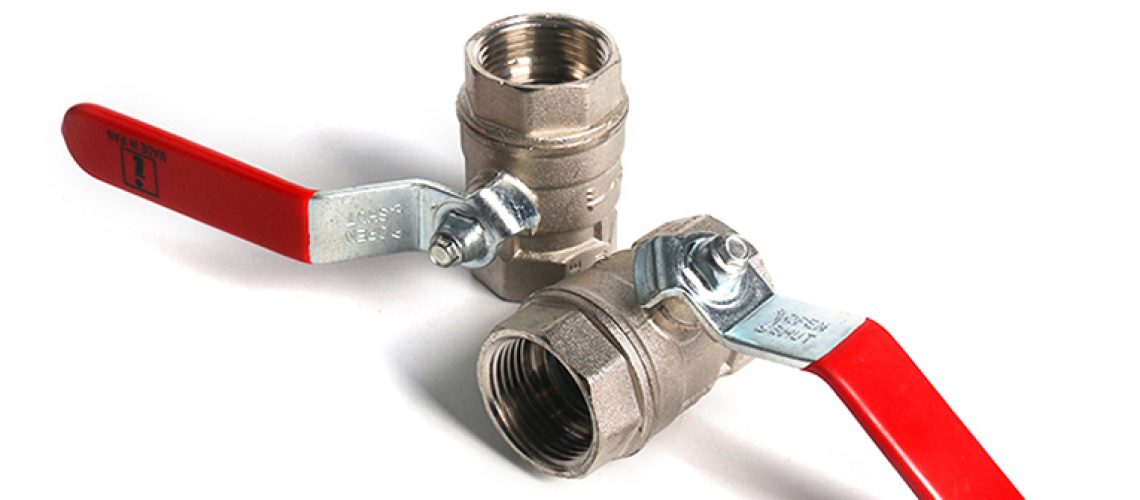

Латунные шаровые клапаны являются неотъемлемой частью многих трубопроводных систем благодаря своей прочности, долговечности и устойчивости к коррозии. Для обеспечения их надежной работы необходимо проводить анализ напряжений и структурную оптимизацию. Это помогает выявить потенциальные слабые места и улучшить конструкцию клапанов для повышения их эксплуатационных характеристик. В данной статье рассматриваются основные методы анализа напряжений и подходы к структурной оптимизации латунных шаровых клапанов.
Анализ напряжений
Анализ напряжений является важным этапом при проектировании латунных шаровых клапанов. Он позволяет определить распределение напряжений в различных частях клапана при воздействии внешних нагрузок. Основные шаги включают:
1. Моделирование конструкции: Создание трехмерной модели клапана с использованием программного обеспечения для инженерного анализа, такого как ANSYS или SolidWorks.
2. Определение нагрузок: Учет всех возможных нагрузок, включая внутреннее давление, внешние силы, температуры и вибрации, которые могут воздействовать на клапан.
3. Проведение анализа методом конечных элементов (МКЭ): Использование метода конечных элементов для расчета напряжений и деформаций в различных частях конструкции.
4. Оценка результатов: Анализ полученных данных для выявления участков с высокими уровнями напряжений, которые могут быть подвержены разрушению или деформациям.
Идентификация критических зон
На основе результатов анализа напряжений можно выявить критические зоны, требующие особого внимания при проектировании. Основные зоны включают:
1. Седло и шар: Места контакта шара и седла являются одними из самых нагруженных и подвержены значительным механическим напряжениям.
2. Корпус клапана: Участки корпуса, подвергающиеся воздействию внутреннего давления и внешних сил, могут испытывать высокие напряжения.
3. Уплотнения: Уплотнительные элементы подвергаются как механическим, так и термическим нагрузкам, что требует тщательного анализа их напряженного состояния.
Структурная оптимизация
Структурная оптимизация направлена на улучшение конструкции клапана для повышения его прочности и долговечности. Основные методы включают:
1. Оптимизация геометрии: Изменение формы и размеров отдельных элементов клапана для равномерного распределения напряжений и уменьшения их концентрации в критических зонах.
2. Улучшение материалов: Использование более прочных и устойчивых к коррозии материалов для увеличения срока службы клапана.
3. Применение ребер жесткости: Добавление ребер жесткости в местах с высокими напряжениями для повышения общей прочности конструкции.
4. Повышение точности изготовления: Использование современных технологий производства, таких как прецизионное литье и обработка с ЧПУ, для создания высококачественных и точных компонентов клапанов.
Практические примеры и реализация
Рассмотрение реальных примеров и опыта применения анализа напряжений и структурной оптимизации помогает лучше понять их значимость и эффективность:
1. Промышленные клапаны высокого давления: В условиях высокого давления и температур оптимизация конструкции клапанов позволяет значительно увеличить их надежность и долговечность.
2. Клапаны для агрессивных сред: Применение коррозионностойких материалов и оптимизация формы клапанов для равномерного распределения напряжений помогает справляться с воздействием агрессивных химических веществ.
3. Клапаны для систем водоснабжения: В системах водоснабжения, где важна долговечность и герметичность, анализ напряжений и структурная оптимизация позволяют создавать более надежные и эффективные изделия.
Заключение
Анализ напряжений и структурная оптимизация являются ключевыми этапами при проектировании и производстве латунных шаровых клапанов. Применение современных методов моделирования и расчета, а также использование высококачественных материалов и передовых технологий производства, позволяет создавать изделия с высокой прочностью, долговечностью и надежностью. Важно учитывать результаты анализа напряжений и проводить регулярную оценку состояния клапанов для обеспечения их эффективной и безопасной эксплуатации в различных условиях.
